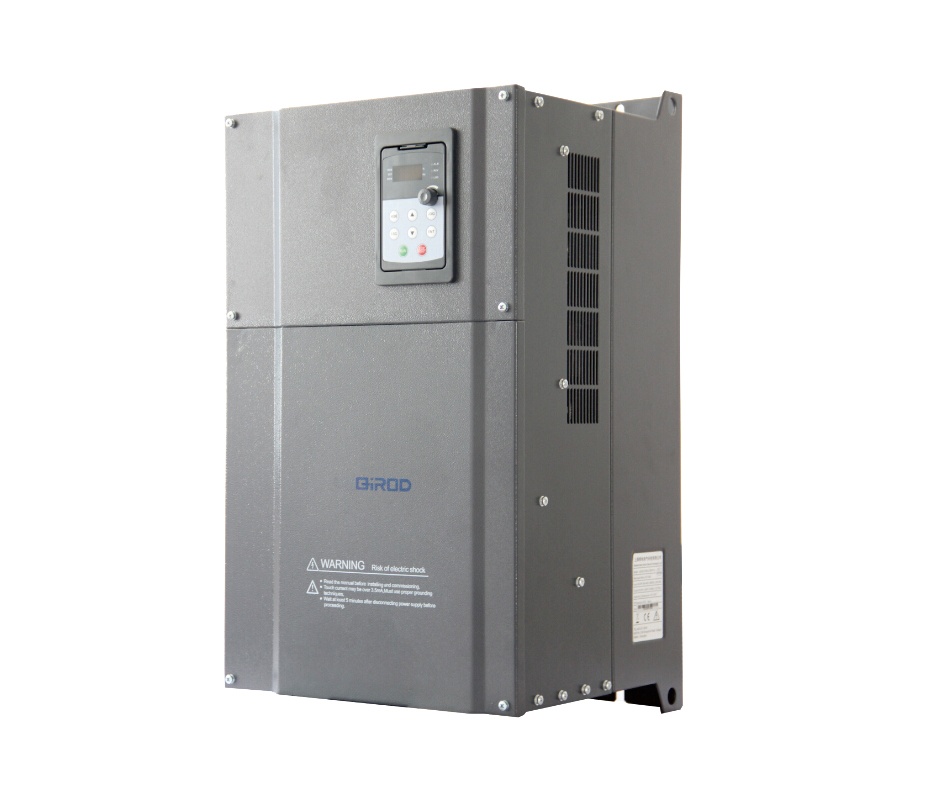

型號:HV21

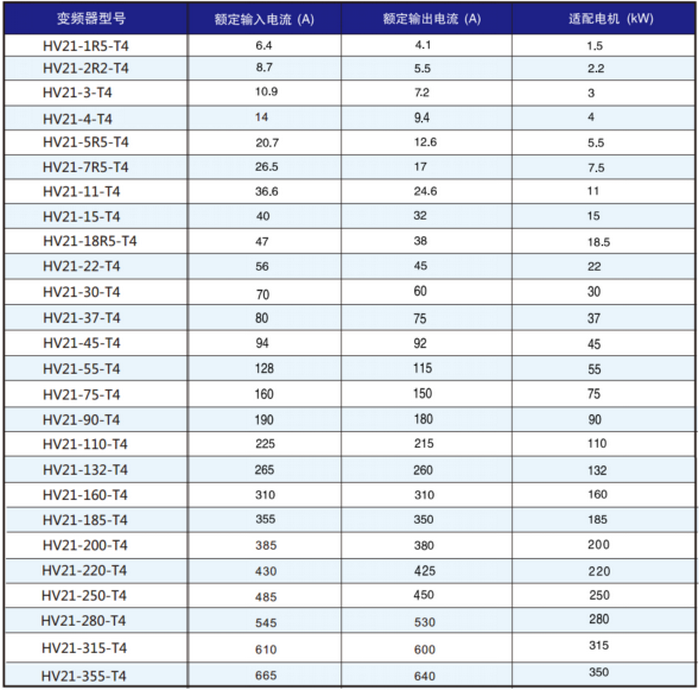

規格:1.5kW-355kW
產品簡介:
HV21系列變頻器適用于功率范圍1.5kW-355kW的400V三相異步電機??蓮V泛應用于標準風機和泵類控制系統。符合IEC/EN61800-3,IEC/EN61000-4,IEC/EN60721-3,IEC/EN61800-5-1等國際標準。
風機、水泵在國民經濟各個部門的用電設備中占有重要的地位,風機、水泵的耗電量是非常大的,年耗電約占全國總用電量的1/3,占工業用電量的45%左右??梢?,提高風機、水泵系統的效率是我國經濟和社會發展的一項長遠戰略方針,也是當前一項極為緊迫的任務。風機、水泵系統的設計過程中很難計算管網的阻力、并考慮到長期運行過程中發生的各種問題,通??偸前严到y(tǒng)最大流量裕度作為選型的依據,又因風機、水泵的型號和系列是有限的,往往選取不到合適的風機、水泵型號時就往上靠,裕度大于20~30%比較常見。因此,風機、水泵系統大多需要調節流量和壓力。
風門/閥門調節吸收93%電機功率
導葉調節吸收70%電機功率
液壓/電磁耦合器吸收67%電機功率
變頻調速系統 吸收51%電機功率

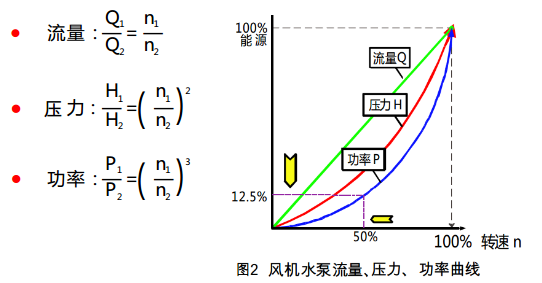

根據流體力學風機、水泵具有相似定理:
可見,變頻器調節流量是風機、水泵節能的最佳方案
一、專業軟件功能
先進的V/F控制技術
獨特的逆變調制方式使電機得到全基波輸出電壓。即使電源電壓下降10%,變頻器自動把輸出電壓補償?shù)诫姍C的額定電壓,保證風機、水泵的特性曲線不受電網電壓波動的影響。
自動能量優化
根據電機的負載率自動調節變頻器輸出的壓頻比,提高電機和系統的效率,降低電機的能耗、噪音和震動。在部分負載運行時,該功能可額外節約5%~15%的能量。
自動調節載波頻率
根據電機的負載和變頻器的機身溫度,自動調節載波頻率,尋求變頻器溫升和電機噪音最佳的工作點。也可以在運行中手動調節載波頻率。
二、專用風機功能
監測共振
只要按本地控制面板上的幾個按鈕,就能設定跳躍頻率,避開風機在風機系統內產生的共振頻率帶,這將進一步提高系統得穩定性。
消防超控模式
變頻器將不響應來自外界的控制信號并關閉所有警告或報警保護功能以避免跳閘,來盡可能長時間地維持系統的持續可靠運行,除非變頻器損毀才會停止。
飛速啟動
在發生瞬間掉電后,變頻器能捕捉電機的轉速和轉向,實現平滑啟動,降低機械沖擊,延長設備壽命,也保證系統壓力不下降。
三、專用水泵功能
增壓式睡眠
當變頻器即將進入睡眠狀態時,自動提高運行頻率,增加水面的壓力,以換取更長的睡眠時間,不但節約能源,還可避免水泵頻繁啟動/停止。
干泵保護和末端曲線
在水泵干轉或管道泄漏時,變頻器能發出報警、睡眠、停機或其他指令。
